氣動切斷球閥的工作原理
日期： 21-09-09 閱讀次數：
一、氣動切斷球閥產品特點：
1 流體阻力小，球閥是所有閥門中流體阻力最小的。即使是縮徑球閥，其流體阻力也相對較小。
2 推力軸承減少了閥桿的摩擦力矩，可以使閥桿長時間平穩靈活地運行。
3 閥座密封性能好。聚四氟乙烯等彈性材料制成的密封圈易于密封，球閥的閥門密封能力隨著介質壓力的增加而增加。
4 閥桿密封可靠。由于閥桿僅用于模擬旋轉而不是升降運動，因此閥桿的填料密封不易損壞，密封能力隨介質壓力的增加而增加。
5.由于聚四氟乙烯等材料具有良好的自潤滑性能，與球體的摩擦損失小，因此球閥的使用壽命長。
二.氣動切斷球閥產品用途及工作原理：

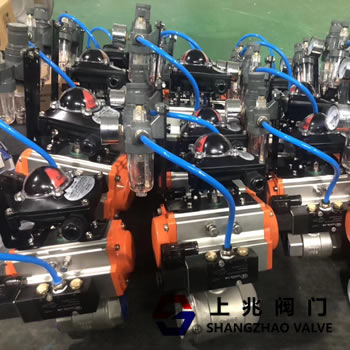

氣動切斷球閥由高精度氣動執行機構和優質球閥組成，是一種氣動開關球閥.
氣動切斷球閥密封性能好，流量大，結構簡單，使用壽命長，維修方便。
配備氣動切斷閥的執行器具有結構簡單、緊湊、性能優良、輸出扭矩大的特點。
氣動開關球閥還配有行程限位開關、電磁閥、減壓閥和0.4-0.7MPa氣源實現開關操作，并發出兩對無源觸點信號指示閥門的切換。
有兩種類型的執行器，單作用和雙作用。
單作用式的獨特優勢是一旦動力源出現故障，氣動開關球閥會根據控制系統的要求自動處于開啟或關閉位置。
氣動緊急切斷閥廣泛應用于化工、石油、紡織、電力、食品醫藥、制冷、航空、航天、造紙等工業領域。它們不僅可以控制氣體、液體和蒸汽介質，還可以控制污水和纖維的本質。
三。氣動執行器氣動切斷球閥技術參數：
執行器型號：GT、SR、ST、AT、AW系列單、雙作用氣動執行器
供氣壓力： 0.4～0.7MPa
氣源接口：G1/4、G1/8、G3/8、G1/2
環境溫度：-30～+70℃
動作形式：單作用執行機構：氣關型B--閥位失氣時開啟FO；氣開型K--失氣時閥位關閉FC
雙作用執行機構：氣開型B--失氣時閥位保持FL；氣開型K--失氣時閥位保持FL
可配附件：定位器、電磁閥、空氣過濾減壓器、擋水閥、行程開關、閥位變送器、手輪機構， 等等。
