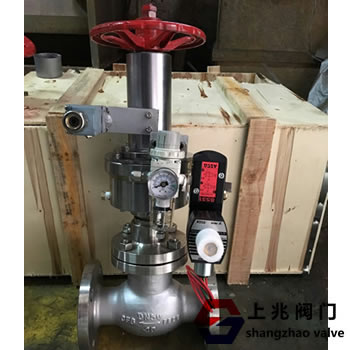

QDQ421F-25P不銹鋼氣動緊急切斷閥
日期： 22-04-22 閱讀次數：
不銹鋼氣動緊急切斷閥產品概述:
QDQ421F-25P 不銹鋼氣動緊急切斷閥技術性能好，負荷損失低，可靠性高。安裝在液化石油氣、液氨和氣相管道上，與長距離氣源配套使用。氣源用于控制閥門的開閉，使管道或儲罐發生大量泄漏甚至火災時，能快速手動泄壓氣源，或高溫≥75p5CD時，易熔合金熔化，同時氣瓶自動泄壓，閥門快速關閉止漏，起到安全保護作用。廣泛應用于化學危險品、供氣管網系統、燃?xì)鉄崮芄S車間、燃?xì)忮仩t房和住宅安全設施。不銹鋼截止閥是自動化系統中執行機構的一種閥門，由多彈簧氣動薄膜執行機構或浮動活塞執行機構和調節閥組成。它接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。它具有結構簡單、反應靈敏、動作可靠的特點。可廣泛應用于石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求過濾后的壓縮空氣，流經閥體的介質應為不含雜質和顆粒的液體和氣體。
QDQ421F-25P不銹鋼氣動緊急切斷閥的工作原理:
1 .緊急切斷閥氣源入口處裝有一個兩位三通電磁閥，閥門開關由遠程電氣控制臺控制。
2。氣體泄漏報警器通電，電磁閥通電排氣，閥門自動關閉。
3。手動控制電磁閥按下紅色夾子排氣，閥門會自動關閉。
緊急切斷閥的氣動性能規格:
主要性能規格:
壓力等級:1.6 u002 f 4.0 MPa
氣瓶工作壓力:≤2.0 MPa
工作溫度:-40～+80℃
氣瓶介質:氮?dú)鈆無水空氣。
使用的介質:天然氣、液化氣和液氨。
熔化時間:70℃
關閉時間:≤5秒
氣瓶開啟壓力:≥ 0.3-0.6mpa，
閥體:鑄鋼、不銹鋼。304，316，steel 彈簧:50CrVA彈簧鋼
氣缸和活塞:球墨鑄鐵
密封圈，O形圈:PTFE，丁晴橡膠。
類型:常開，常閉
安裝注意事項:
1 .儲存期間，該閥門的所有外部通道應用塞子或蓋板封閉，并儲存在干燥通風的房間內。如需長期存放，應經常檢查以清除污垢，并在加工表面涂防銹油以防止腐蝕。
2。安裝前，應該清洗閥門，并擰緊所有螺紋接頭。
3。緊急切斷閥采用止回閥原理，只能切斷。安裝時一定要注意閥門標志，要保護的一端作為閥門入口。閥門安裝方向:AG低。
