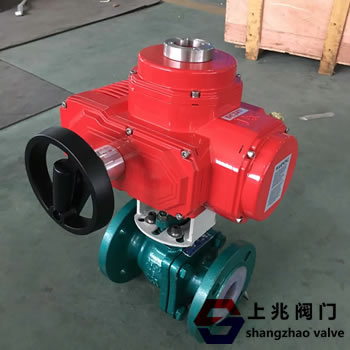

氯氣緊急切斷閥
日期： 22-05-24 閱讀次數：
氯氣緊急切斷閥介紹:
驅動裝置:手柄、蝸輪傳動、電動、氣動。
氯氣切斷閥配有CHQ防爆等級:ExdIICT5電動執行機構由380Vu002F220Vu002F110V交流電源驅動。電源以4-20mA電流信號或0-10V DC電壓信號作為控制信號，使閥門移動到所需位置，實現自動控制。最大輸出扭矩3000Nm。
電動執行機構的主要性能特征:
1。外殼——外殼采用硬質鋁合金，陽極氧化處理，涂聚酯粉，耐腐蝕性強。外殼防水等級為IP67，NEMA4，6級。
2。電機——全封閉鼠籠式電機，體積小，扭矩大，慣性力小，F(xiàn)絕緣等級，內置熱保護開關，可防止電機損壞。
3。手動結構——手輪的設計保證了安全、可靠、省力、體積小。斷電時，可拉動離合手柄進行手動操作。通電時，離合器自動復位。
4。指示器-指示器安裝在中心軸上，可以觀察閥門位置。鏡頭設計成凸面鏡，這樣就沒有水了，觀察更方便。
5。干燥器-用于控制溫度，防止由于溫度和天氣變化導致的致動器內部的濕氣冷凝，并保持內部電氣元件干燥。
6。限位開關-機械和電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構控制，簡單的調節機構可以準確方便地設定位置。
并且不受手輪過量的影響。
7。扭矩開關-YXQ-010可提供過載保護，防止電機損壞。出廠前已經設定好了。請不要隨意更改設置。
8。自鎖-精密雙蝸輪蝸桿機構，高效傳遞大扭矩，效率高，噪音低，最大50 dB，使用壽命長，自鎖功能，防止反轉，傳動部分穩定可靠，無需加油。
9。防脫落螺栓——拆下外殼時，螺栓貼在外殼上，不會脫落。
10。安裝——底部安裝尺寸符合ISO5211國際標準，驅動軸套可根據需要拆卸加工，適應性強。它可以垂直或水平安裝。11.電路控制電路符合單相或三相電源標準，電路布局緊湊合理，端子排能有效滿足各種附加功能的要求。
12。蝸輪-采用凹輪設計，與蝸桿接觸面大，傳遞扭矩大，平衡耐磨，使用壽命長。
13。PCU板——結構緊湊合理，PCU板內置于柜內。電動致動器標準零件:
電動馬達:110u002F220v AC 1ph，380u002F440v AC 3ph，50u002F60hz，10
控制電源:110 u02f 220v AC 1PH，50u002F60 Hz，10
馬達:鼠籠式異步馬達
限位開關:2 X on，SPDT，250伏交流電10A
輔助限位開關:2 X onu002Foff，SPDT，250伏交流電10A
斷路開關:onu002Foff，SPDT，250伏交流電10A
行程:90 10 0 ~ 110 安裝保護 u 002 fof工作溫度:內置熱保護，150℃±5℃on u 002 f97℃±15℃off。
指示器:連續位置指示。
手動操作:機械離合器機構
自鎖裝置:蝸輪蝸桿機構提供自鎖。
機械極限:2個外部調節螺栓
層:7-10W 110 u02f 220v交流防冷凝
接線孔:2 PF 3 u002F4 環境:-20℃-+70℃
潤滑:鋁基潤滑脂EP型
材料:鋼、鋁合金、鋁青銅、聚碳酸酯
環境:90% RH最大不冷凝
抗震性能:x y z 10g，0.2 ~ 34 Hz，30分鐘
外部涂層:干粉、環氧樹脂
