不銹鋼電動調節閥工作原理
日期： 25-04-08 閱讀次數：

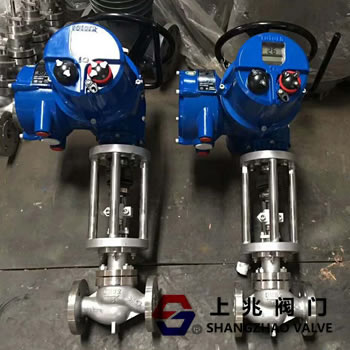

不銹鋼電動調節閥是工業自動化過程控制中的重要設備，在許多流體控制系統中發揮著關鍵作用。其中，“不銹鋼”材質的特性為調節閥在多種復雜環境下的穩定工作提供了保障，以下詳細闡述其工作原理。
一、結構組成
??不銹鋼電動調節閥主要由閥體、閥座、閥芯、電動執行機構等部分組成。閥體通常采用不銹鋼材質，具有良好的耐腐蝕性，能夠適應不同介質的傳輸要求。閥座與閥芯配合，實現對流體流量的調節。電動執行機構是調節閥的動力部分，它接收控制信號，將電能轉化為機械能，驅動閥芯相對于閥座運動。
二、工作過程
??1. 信號接收
??在自動化控制系統中，不銹鋼電動調節閥接收來自控制器（如PLC、DCS等）的控制信號。這個信號通常是與所需流量、壓力等參數對應的電信號，例如4 - 20mA的電流信號或者0 - 10V的電壓信號。
??2. 執行機構動作
??電動執行機構根據接收到的信號進行相應動作。當信號變化時，執行機構內的電機開始轉動，電機的轉動通過減速機構（如齒輪、蝸輪蝸桿等）將高速低扭矩的運動轉換為低速高扭矩的運動，從而能夠產生足夠的力量來驅動閥芯。
??3. 閥芯與閥座的相對運動
??隨著執行機構的動作，閥芯相對于閥座產生位移。如果是直線運動的調節閥，閥芯會沿著閥座的軸線方向上下移動；如果是旋轉運動的調節閥，閥芯則會繞著中心軸進行旋轉運動。這種相對運動改變了流體通過閥體的流通截面積。
??4. 流量調節
??當閥芯與閥座的相對位置發生改變時，流體流經調節閥的阻力也隨之改變。流通截面積增大時，流體的阻力減小，流量增大；反之，流通截面積減小，流體阻力增大，流量減小。通過這種方式，不銹鋼電動調節閥能夠精確地控制流體的流量，以滿足工業生產過程中的各種需求。
三、調節特性
??1. 線性調節
??部分不銹鋼電動調節閥具有線性調節特性，即閥芯的位移與流量的變化成線性關系。這種特性使得在控制系統中，流量的調節更加直觀和易于控制，尤其適用于對流量控制精度要求較高的場合。
??2. 等百分比調節
??還有一些調節閥具備等百分比調節特性。在這種調節特性下，單位行程變化所引起的流量變化與當時流量成正比關系。等百分比調節在大流量變化范圍的系統中具有較好的調節穩定性。
不銹鋼電動調節閥通過精確的結構設計和合理的工作機制，利用電動執行機構驅動閥芯相對于閥座運動，從而改變流體的流通截面積，實現對流量等參數的精確控制，在眾多工業領域的流體控制系統中有著不可替代的作用。
