手動陶瓷排渣閘閥

PZ41TC-10/16C 手動陶瓷排渣閘閥閘板、閥座、密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫蠕變和熱震性，可實現長壽命免維護，出口部位采用流線型設計，可以有效防止積渣，采用手動、氣動和電動等傳動方式

襯陶瓷排渣閥耐磨排渣閥法蘭式陶瓷排渣閥

產品介紹

PZ41TC 手動陶瓷排渣閘閥產品概述：

PZ41TC-10/16C 手動陶瓷排渣閘閥閘板、閥座、密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫蠕變和熱震性，可實現長壽命免維護，出口部位采用流線型設計，可以有效防止積渣，采用手動、氣動和電動等傳動方式。

PZ41TC 手動陶瓷排渣閘閥產品特點：

1、適用于石油化工、冶金、礦山、電力、輸煤廠、水泥廠、水處理等行業。

2、閘板、閥座密封面材料均采用結構陶瓷制造，可耐磨損、腐蝕和抗高溫蠕變、抗熱震性，實現長壽命免維護。

3、排渣閥閥體下部分帶有排渣口，在關閉的情況下由于管道壓力沖向排渣口使渣子徹底排出，不會有灰渣留在閥底，使閘板完全密封。

4、適用介質：灰渣水混合物，渣水比＞1:6，zui大粒度≤50mm。

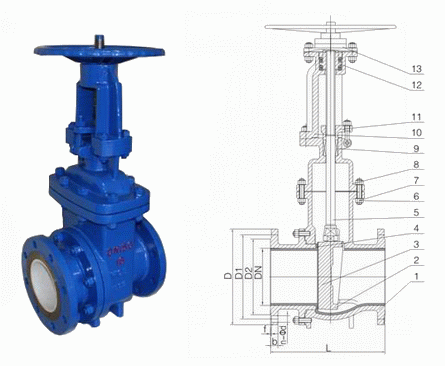

PZ41TC 手動陶瓷排渣閘閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	右閥體	WCB	8	閥蓋	WCB
2	左閥體	WCB	9	填料	柔性石墨
3	閘板	WCB+結構陶瓷	10	支架	WCB
4	閥座	結構陶瓷	11	填料壓板	WCB
5	閥桿	2Cr13	12	閥桿螺母	青銅
6	螺栓	25#	13	手動裝置	組合件
7	螺母	25#

PZ41TC 手動陶瓷排渣閘閥連接尺寸：

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.0	250	165	125	20	335	4-Φ18
80		280	200	160	20	510	8-Φ18
100		300	220	180	22	685	8-Φ18
150		350	285	240	24	790	8-Φ22
200		400	340	295	24	885	8-Φ22
250		450	395	350	26	1015	12-Φ22
300		500	445	400	26	1190	16-Φ26
350		550	505	460	26	1350	16-Φ22
400		600	565	515	26	1460	16-Φ26

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.6	250	165	125	20	335	4-Φ18
80		280	200	160	20	510	8-Φ18
100		300	220	180	22	685	8-Φ18
125		325	250	210	22	730	8-Φ18
150		350	285	240	24	790	8-Φ22
200		400	340	295	24	885	12-Φ22
250		450	405	355	26	1015	12-Φ26
300		500	460	410	28	1190	12-Φ26
350		550	520	470	30	1350	16-Φ26
400		600	580	525	32	1460	16-Φ30
