精小型氣動O型切斷球閥

日期： 22-01-21 閱讀次數：

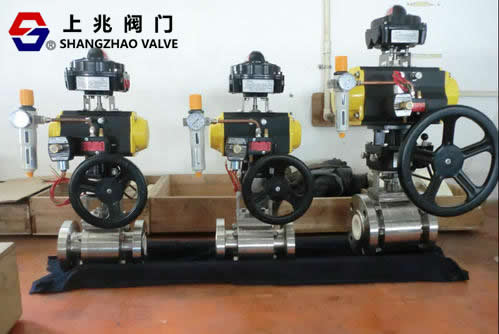

精小型氣動O型切斷球閥產品概述：

Q641F 精小型氣動O型切斷球閥一種轉角為90°的旋轉類控制閥。它由氣動活塞式執行機構和O型球閥組成，閥芯采用圓柱形通孔球體。QJ(D/S)R型為軟密封球閥、QJ(D/S)RY型為硬密封球閥。該產品以壓縮空氣為動力源，接受集散控制系統(DCS)，可編程控制器(PLC)等開關信號，通過電磁閥可實現對不銹鋼閥門快速位式控制。該產品采用直通型鑄造閥體，球面經特殊工藝加工和硬化處理，使其表面光滑耐磨，具有壽命長、結構緊湊、動作可靠、流通能力大、流阻系數小、安裝方便及良好的切斷性能等特點。緊急切斷閥產品廣泛應用于造紙、石化、冶金、航天、食品、醫藥、水處理等行業，特別適用于高黏度和含有纖維介質的工藝控制。

氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門處于失電或失氣時的位置，以確保繼續生產。單作用在失電或失氣時，閥門處于原始位置(全開或全閉)。具有結構緊湊、體積小、重量輕、裝拆維護方便；流路暢通、流阻小；密封性能好、泄漏低；可調比在等優點。

QJ（D/S）RF型精小型氣動襯氟O型切斷球閥是由氣動活塞式執行機構和襯氟O型球閥組成。閥芯采用襯氟圓柱形通孔球體和軟密封閥座。

該產品以壓縮空氣為動力源，借助閥門定位器（或電磁閥）對閥門實現連續調節（或位式控制）。

該產品閥體內壁和金屬閥內組件襯由耐腐蝕、抗老化的聚全氟乙丙烯（F46），因而具有耐腐蝕性能良好、抗老化性能高、壽命長、流阻小、流通能力大等優點，特別適用各行業對酸、堿等強腐蝕性介質場合。

精小型氣動O型切斷球閥技術參數：

公稱通徑mm		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Kv		21	38	72	112	170	275	380	512	941	1450	2220	3590	5130	7360	8750	11800
公稱壓力MPa		1.6、2.5、4.0．、6.4
額定行程		90°
固有流量特性		快開特性
閥體材質		ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
閥座材質		軟密封：PTFE、PPL;硬密封：不銹鋼
閥芯材質		ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
介質溫度℃		-40~+80、-40~+350
氣源壓力Mpa		0.4~0.6
電磁閥	電源	220V AC、24V DC
	防爆等級	普通型、防爆型dIIBT4(dIICT4)、本安型
連接形式		GB9113—2000(JB/T79-94)
泄漏量Leakage		軟密封：VI級；硬密封：IV級
執行機構接口		1/8”G NAMUR1/4”G
